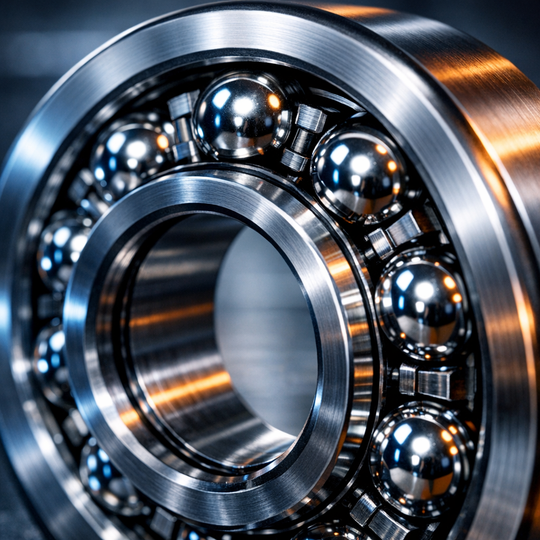

عدد و حروف روی بلبرینگ یعنی چی؟ کدهای روی بلبرینگ چه معنی میده؟
اعداد و حروف روی بلبرینگ، اطلاعات بسیار مهمی دربارهی مشخصات فنی آن میدهند. اگر این کدها را بلد باشید، میتوانید سریع تشخیص دهید که بلبرینگ موردنظر: چه نوعی است چه قطر داخلی دارد چه نوع آببندی دارد لقی آن چقدر است برای چه شرایطی مناسبتر است به طور خلاصه: عدد اول = نوع بلبرینگ عدد دوم = سری ابعادی دو رقم آخر = قطر داخلی حروف و پسوندها = آببندی، لقی، دقت و ویژگیهای خاص

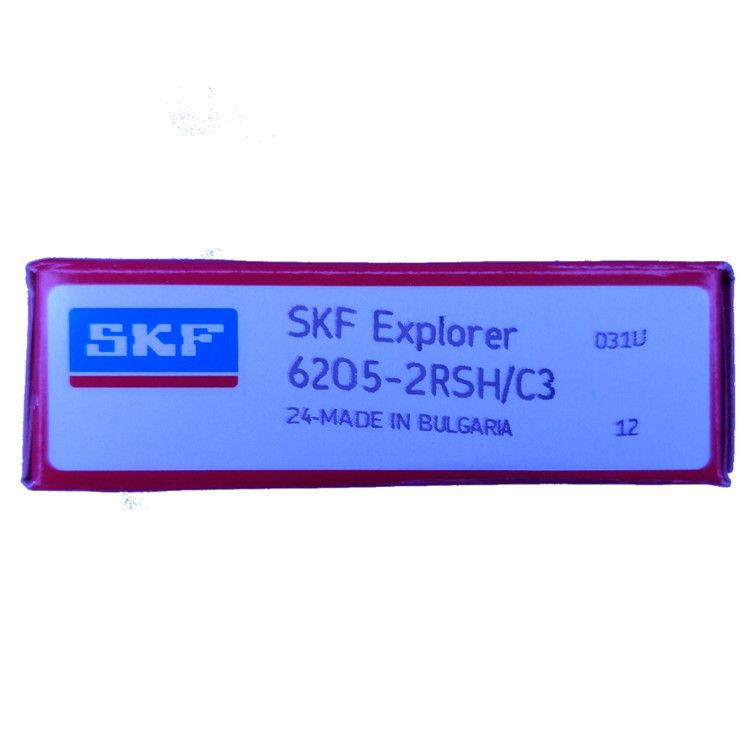

اگر تا به حال روی بدنهی بلبرینگهایی مثل `6205-2RS C3` عدد و حروفی دیدهاید و از خودتان پرسیدهاید این کدها چه معنایی دارند، این مقاله دقیقاً برای شماست.
بلبرینگها فقط یک قطعهی مکانیکی ساده نیستند؛ هر عدد و حرفی که روی آنها درج میشود، اطلاعات مهمی دربارهی نوع، اندازه، آببندی، لقی، دقت و حتی شرایط کاربرد آنها میدهد.
شناخت این کدها به شما کمک میکند:
- بلبرینگ مناسب را درست انتخاب کنید
- از خرید اشتباه جلوگیری کنید
- تفاوت مدلها را بهتر بفهمید
- عمر و عملکرد دستگاه را بهبود دهید
در این مقاله به زبان ساده و کاربردی، همه چیز را دربارهی اعداد و حروف روی بلبرینگ توضیح میدهیم.
بلبرینگ چیست؟
بلبرینگ یکی از مهمترین قطعات در صنعت مکانیک است که برای کاهش اصطکاک بین قطعات متحرک استفاده میشود. این قطعه با قرار گرفتن بین دو بخش متحرک، باعث میشود حرکت نرمتر، سریعتر و کمصداتر انجام شود.
بلبرینگها در موارد زیادی استفاده میشوند، مثل:
- الکتروموتورها
- گیربکسها
- پمپها
- خودروها
- دستگاههای صنعتی
- لوازم خانگی
- اسکیت و ابزارهای سبک
اما برای اینکه بلبرینگ درست انتخاب شود، باید کد آن را بلد باشیم.
ساختار کلی کد بلبرینگ:
کدهای روی بلبرینگ معمولاً از چند بخش تشکیل میشوند:
`[نوع] [سری ابعادی] [کد قطر داخلی] [پسوندها]`
مثلاً در کد زیر:
`6205-2RS C3`
- `6` نوع بلبرینگ را نشان میدهد
- `2` سری ابعادی است
- `05` قطر داخلی را مشخص میکند
- `2RS` یعنی دو طرف لاستیکی آببندی شده
- `C3` یعنی لقی داخلی بیشتر از حالت نرمال
حالا هر بخش را جداگانه بررسی میکنیم.
1_ عدد اول روی بلبرینگ: نوع بلبرینگ
اولین عدد معمولاً نوع بلبرینگ را مشخص میکند. این عدد میگوید بلبرینگ از چه خانوادهای است و برای چه نوع باری مناسبتر است.
انواع رایج
- `6` → بلبرینگ شیار عمیق
- `7` → بلبرینگ تماس زاویهای
- `2` → بلبرینگ خودتنظیم
- `3` → رولبرینگ مخروطی
- `4` → بلبرینگ دو ردیفه
- `1` و برخی اعداد دیگر → انواع خاص یا استانداردهای ویژه
مثال:
- `6205` → بلبرینگ شیار عمیق
- `7206` → بلبرینگ تماس زاویهای
- `30205` → رولبرینگ مخروطی
بلبرینگ شیار عمیق از رایجترین انواع است و در بسیاری از دستگاهها استفاده میشود.
2_ عدد دوم: سری ابعادی
عدد دوم سری ابعادی بلبرینگ را مشخص میکند. این سری نشان میدهد بلبرینگ از نظر اندازه، ضخامت و ظرفیت بار در چه ردهای قرار دارد.
به طور ساده:
- سریهای پایینتر معمولاً سبکتر و کوچکتر هستند
- سریهای بالاتر معمولاً قویتر و سنگینتر هستند
این بخش اهمیت زیادی دارد، چون دو بلبرینگ با قطر داخلی یکسان ممکن است از نظر ضخامت و تحمل بار متفاوت باشند.
نمونه
در `6205`، عدد `2` سری ابعادی را نشان میدهد.
3_ دو رقم آخر: کد قطر داخلی
دو رقم آخر در بسیاری از بلبرینگها قطر داخلی را مشخص میکنند. این بخش بسیار مهم است، چون قطر داخلی باید دقیقاً با شفت یا محور دستگاه هماهنگ باشد.
قانون کلی
- `00` = 10 میلیمتر
- `01` = 12 میلیمتر
- `02` = 15 میلیمتر
- `03` = 17 میلیمتر
- `04` = 20 میلیمتر
- از `05` به بعد: عدد را در 5 ضرب میکنند
مثالها
- `05` → 25 میلیمتر
- `06` → 30 میلیمتر
- `07` → 35 میلیمتر
- `08` → 40 میلیمتر
- `09` → 45 میلیمتر
- `10` → 50 میلیمتر
چند نمونه معروف
- `6200` → قطر داخلی 10 میلیمتر
- `6201` → قطر داخلی 12 میلیمتر
- `6202` → قطر داخلی 15 میلیمتر
- `6205` → قطر داخلی 25 میلیمتر
- `6308` → قطر داخلی 40 میلیمتر
4_حروف بعد از عددها: پسوندها چه میگویند؟
حروف و ترکیبهایی که بعد از شمارهی اصلی میآیند، ویژگیهای خاص بلبرینگ را نشان میدهند. این پسوندها میتوانند دربارهی آببندی، لقی، دقت ساخت، نوع قفسه و موارد دیگر اطلاعات بدهند.

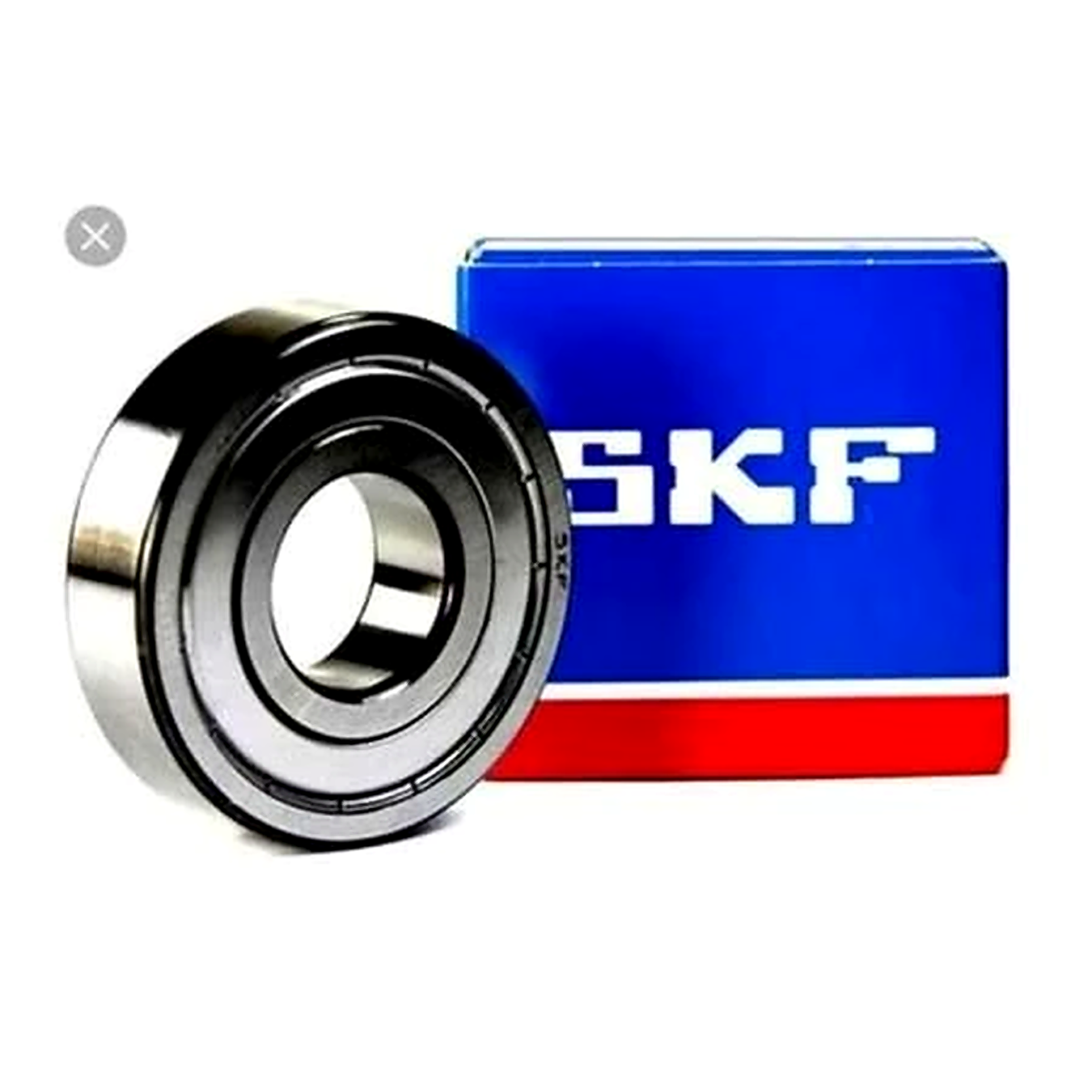

`Z` و `ZZ`
این پسوندها مربوط به پوشش فلزی هستند.
- `Z` → یک طرف بلبرینگ با پوشش فلزی بسته شده
- `ZZ` یا `2Z` → هر دو طرف بلبرینگ با پوشش فلزی بسته شده
کاربرد
- کاهش ورود گرد و غبار
- محافظت نسبی از آلودگی
- مناسب برای دورهای بالاتر
`RS` و `2RS`
این پسوندها نشان میدهند بلبرینگ دارای آببندی لاستیکی است.
- `RS` → یک طرف آببندی لاستیکی
- `2RS` → دو طرف آببندی لاستیکی
مزایا
- جلوگیری بهتر از ورود گرد و غبار
- محافظت بهتر در برابر رطوبت
- مناسب برای محیطهای آلودهتر
نکته:
بلبرینگهای `2RS` معمولاً اصطکاک بیشتری نسبت به `ZZ` دارند، اما محافظت بهتری هم ارائه میدهند.
`RZ` و `2RZ`
این پسوندها هم نوعی آببندی کماصطکاک هستند.
- `RZ` → یک طرف آببندی کماصطکاک
- `2RZ` → دو طرف آببندی کماصطکاک
این نوع آببندی معمولاً بین `ZZ` و `2RS` قرار میگیرد و در برخی کاربردها انتخاب خوبی است.
5_ لقی داخلی بلبرینگ
یکی از مهمترین پسوندها، لقی داخلی است. لقی یعنی مقدار فضای آزاد بین اجزای داخلی بلبرینگ.
پسوندهای رایج
- `C2` → لقی کمتر از نرمال
- `CN` یا بدون پسوند → لقی نرمال
- `C3` → لقی بیشتر از نرمال
- `C4` → بیشتر از C3
- `C5` → بسیار بیشتر از حالت عادی
چرا لقی مهم است؟
اگر لقی درست انتخاب نشود:
- بلبرینگ ممکن است داغ کند
- صدای غیرعادی ایجاد شود
- عمر آن کاهش پیدا کند
- در دورهای بالا عملکرد مناسبی نداشته باشد
چه زمانی `C3` استفاده میشود؟
- در دمای بالا
- در دورهای بالا
- در شرایطی که انبساط حرارتی وجود دارد
6_ دقت ساخت بلبرینگ
برخی پسوندها نشاندهندهی دقت ساخت بالاتر هستند. این موضوع در دستگاههای حساس اهمیت زیادی دارد.
پسوندهای رایج:
- `P6` → دقت بالاتر از معمول
- `P5` → دقت بالاتر از P6
- `P4` → دقت بسیار بالا
کاربرد:
این نوع بلبرینگها بیشتر در موارد زیر استفاده میشوند:
- ماشینابزار
- اسپیندلها
- تجهیزات دقیق
- دورهای بسیار بالا

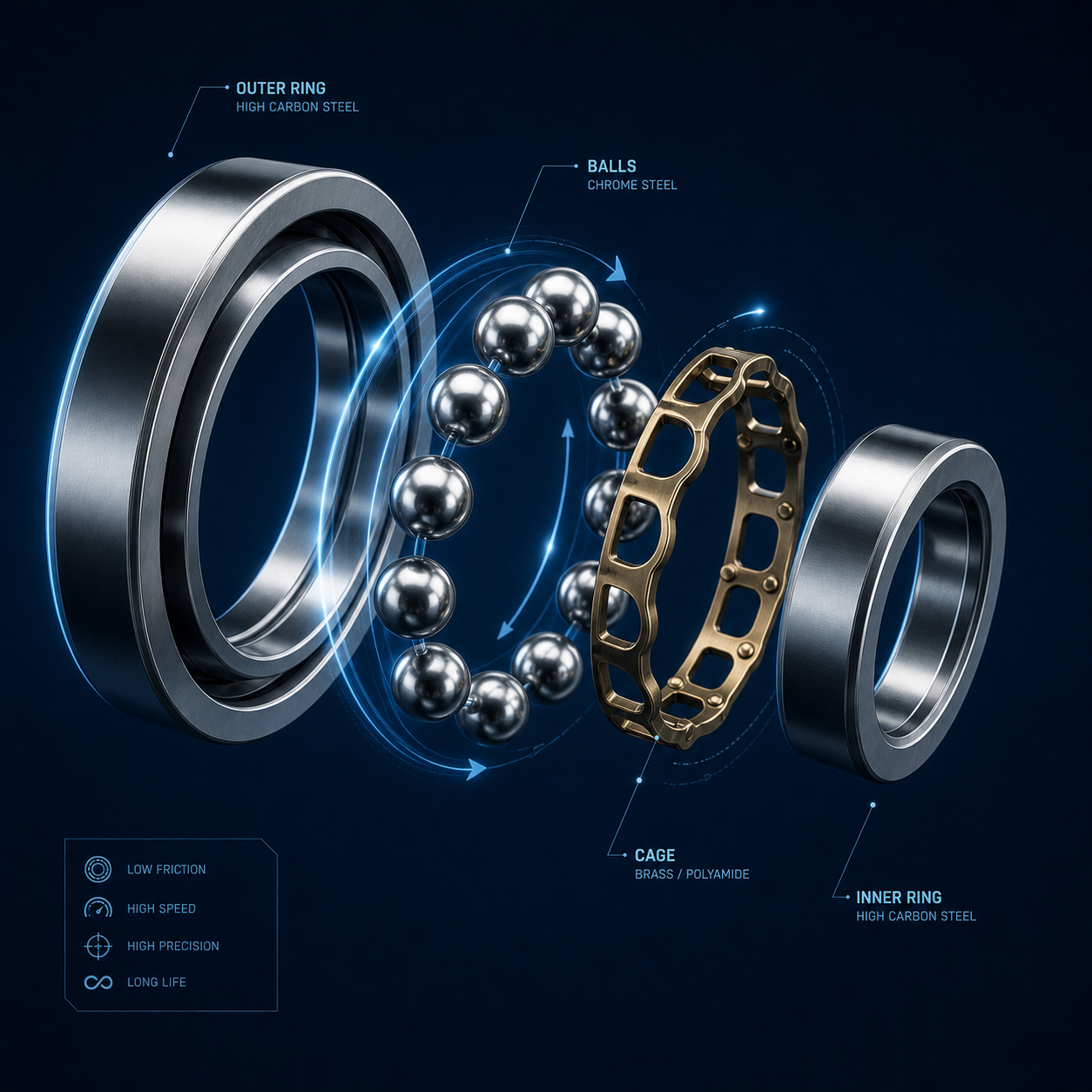

7_نوع قفسه بلبرینگ
قفسه یا نگهدارندهی ساچمهها هم ممکن است با حروف خاصی مشخص شود.
نمونهها
- `M` → قفسه برنجی
- `TN9` → قفسه پلیآمید
- `J` → در برخی استانداردها قفسه فولادی پرسکاریشده
تاثیر قفسه:
نوع قفسه میتواند روی موارد زیر اثر بگذارد:
- صدای کارکرد
- تحمل دما
- دوام
- سرعت مجاز
8_برخی نشانههای خاص دیگر
بسته به برند و استاندارد، ممکن است نشانههای دیگری هم روی بلبرینگ دیده شود.
`K`
سوراخ مخروطی
`N`
شیار روی رینگ بیرونی
`NR`
شیار روی رینگ بیرونی همراه با خار نگهدارنده
`E`
طراحی تقویتشده یا ظرفیت بار بیشتر، بسته به برند
این نشانهها همیشه در همه برندها یک معنا ندارند، بنابراین بهتر است کاتالوگ همان سازنده بررسی شود.
تفاوت `ZZ` و `2RS` چیست؟
این یکی از سوالهای بسیار رایج در خرید بلبرینگ است.
`ZZ`
- پوشش فلزی دارد
- اصطکاک کمتر است
- برای سرعتهای بالاتر مناسبتر است
- محافظت آن در برابر آلودگی کمتر از نوع لاستیکی است
`2RS`
- آببندی لاستیکی دارد
- محافظت بهتر در برابر گرد و غبار و رطوبت دارد
- اصطکاک بیشتری نسبت به `ZZ` دارد
- برای محیطهای آلودهتر مناسبتر است
نتیجه:
- اگر سرعت و اصطکاک کمتر مهم است، `ZZ` گزینهی مناسبی است
- اگر محافظت در برابر آلودگی مهمتر است، `2RS` انتخاب بهتری است
چند مثال واقعی از کد بلبرینگ:

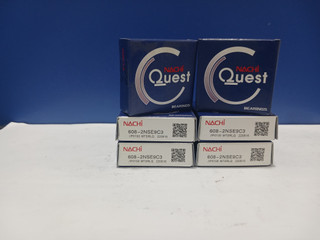

`608`
- بلبرینگ شیار عمیق
- قطر داخلی 8 میلیمتر
- رایج در اسکیت، ابزارهای سبک و موتورهای کوچک
`6204`
- بلبرینگ شیار عمیق
- قطر داخلی 20 میلیمتر
- پرکاربرد در موتورهای الکتریکی و ماشینآلات سبک
`6205-2RS`
- بلبرینگ شیار عمیق
- قطر داخلی 25 میلیمتر
- دو طرف لاستیکی
- مناسب برای محیطهای دارای گرد و غبار
`6308`
- بلبرینگ شیار عمیق
- قطر داخلی 40 میلیمتر
- سری سنگینتر از `6208`
`7206`
- بلبرینگ تماس زاویهای
- مناسب برای بارهای ترکیبی و دور بالا
`30205`
- رولبرینگ مخروطی
- مناسب برای بارهای ترکیبی شعاعی و محوری
آیا از روی شماره بلبرینگ میتوان کیفیت آن را فهمید؟
خیر، نه به طور کامل.
شماره بلبرینگ فقط اطلاعات فنی و ابعادی را نشان میدهد، نه کیفیت برند را.
برای تشخیص کیفیت باید به موارد زیر هم توجه کرد:
- برند سازنده
- کشور تولید
- اصالت کالا
- نوع روانکاری
- دقت ساخت
- نوع آببندی
- جنس متریال
ممکن است دو بلبرینگ با شماره یکسان، اما کیفیت و عمر کاملاً متفاوتی داشته باشند.
اشتباهات رایج هنگام انتخاب بلبرینگ
خیلیها فقط به شمارهی اصلی توجه میکنند و موارد مهم دیگر را نادیده میگیرند. از رایجترین اشتباهات میتوان به این موارد اشاره کرد:
- توجه نکردن به پسوندها
- اشتباه گرفتن `ZZ` با `2RS`
- انتخاب لقی نامناسب
- بیتوجهی به شرایط کاری مثل دما و رطوبت
- خرید بلبرینگ فقط بر اساس سایز، بدون توجه به سرعت و بار
این اشتباهات میتوانند باعث خرابی زودهنگام بلبرینگ و کاهش عمر دستگاه شوند.
چطور کد بلبرینگ را سریع بخوانیم؟
برای خواندن سریع کد بلبرینگ، این ترتیب را به خاطر بسپارید:
1. **عدد اول** → نوع بلبرینگ
2. **عدد دوم** → سری ابعادی
3. **دو رقم آخر** → قطر داخلی
4. **حروف بعدی** → ویژگیهای خاص مثل آببندی، لقی و دقت
مثال:
`6205-2RS C3`
- `6` = بلبرینگ شیار عمیق
- `2` = سری ابعادی
- `05` = قطر داخلی 25 میلیمتر
- `2RS` = دو طرف لاستیکی
- `C3` = لقی بیشتر از نرمال
---
نکاتی برای خرید بلبرینگ مناسب
اگر قصد خرید بلبرینگ دارید، فقط به کد اصلی نگاه نکنید. این موارد را هم در نظر بگیرید:
- نوع کاربرد دستگاه
- سرعت چرخش
- مقدار بار شعاعی و محوری
- دمای محیط
- وجود گرد و غبار یا رطوبت
- نوع آببندی
- لقی مناسب
- برند و اصالت کالا
انتخاب درست بلبرینگ، هزینههای تعمیر و توقف دستگاه را تا حد زیادی کاهش میدهد.
